- 產品介紹
- 產品參數

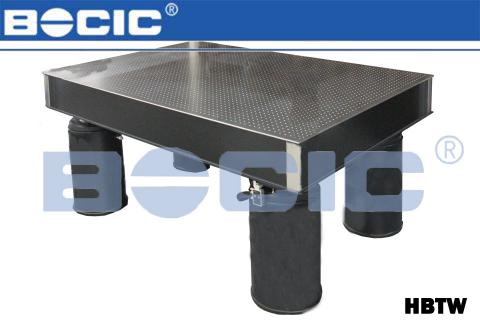

1、特點：內置精密空氣彈簧隔振系統，固有頻率低，能有效衰減多個方向的振動，特別是垂直方向的振動，可自動調節水平，系統穩定，噪聲低。
2、適用場景：適用于對振動要求極高的精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測等領域，如科研級實驗、高端儀器設備的安裝平臺。
3、臺面內部以蜂窩結構的隔振光學平臺居多，具有高剛度低質量的比率特點。隔振器采用超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術。
4、高性能氣浮隔振平臺是我司結合多年在隔振領域的研發及應用經驗，開發的一款隔離器，支腿為獨立式圓腿支撐，無整體共振，內部三線擺設計可將振動隔離到更低的水平，并在受到干擾后實現高精度工作臺重新定位，層流阻尼技術大大提高阻尼效率，混合腔設計極大增加給定的尺寸下的柔性體積，同時有效降低了固有頻率。
|
型號 |
尺寸 |
臺面厚度 |
支腿數量 |
支腿外徑
|
孔間距 |
臺面重量 |
|
HBTW-12-08 |
1200×800 |
100 |
4 |
φ300 |
25×25 |
≈112 |
|
HBTW-12-10 |
1200×1000 |
100 |
4 |
φ300 |
25×25 |
≈140 |
|
HBTW-15-10 |
1500×1000 |
200 |
4 |
φ300 |
25×25 |
|
|
HBTW-20-10 |
2000×1000 |
200 |
4 |
φ300 |
25×25 |
≈276 |
|
HBTW-30-10 |
3000×1000 |
300 |
6 |
φ300 |
25×25 |
≈498 |
|
HBTW-15-12 |
1500×1200 |
200 |
4 |
φ300 |
25×25 |
≈248 |
|
HBTW-18-12 |
1800×1200 |
200 |
4 |
φ300 |
25×25 |
≈302 |
|
HBTW-20-12 |
2000×1200 |
200 |
4 |
φ300 |
25×25 |
≈334 |
|
HBTW-24-12 |
2400×1200 |
200 |
4 |
φ300 |
25×25 |
≈401 |
|
HBTW-30-12 |
3000×1200 |
300 |
6 |
φ300 |
25×25 |
≈597 |
|
HBTW-35-12 |
3500×1200 |
300 |
6 |
φ300 |
25×25 |
≈698 |
|
HBTW-20-15 |
2000×1500 |
200 |
4 |
φ300 |
25×25 |
≈418 |
|
HBTW-24-15 |
2400×1500 |
200 |
4 |
φ300 |
25×25 |
≈501 |
|
HBTW-30-15 |
3000×1500 |
300 |
6 |
φ300 |
25×25 |
≈748 |
|
HBTW-35-15 |
3500×1500 |
300 |
6 |
φ300 |
25×25 |
≈872 |
|
HBTW-40-15 |
4000×1500 |
300 |
6 |
φ300 |
25×25 |
≈998 |
|
諸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，請聯系我們 |
||||||
注：選擇蜂窩粘接光學平臺時，型號應增加B，如HBTW-12-08B
實際測試數據：
減震效率測試結果：垂直:5Hz時:91%；10Hz時:94%；
水平:5Hz時: 92%;10Hz 時: 97%；
靜態振幅測試結果：0.00192mm/s
固有頻率測試結果：垂直固有頻率1.40625Hz
水平固有頻率1.25 Hz
基本參數：
●固有頻率:垂直< 1.0-1.5HZ；
水平< 1.0-1.5HZ，(與實際負載相關 )；
●振幅:< 0.002mm；
●調節方式:自動調平；
●臺面平面度<0.1mm/（600mm×600mm），臺面粗糙度<0.8μm；
●減振效率:垂直:5Hz時:85-90%；10Hz時:91-96%；
水平:5Hz時:87-92%;10Hz 時:92-97%；
●工作復位精度：±0.1mm；
●隔振方式: 三線擺桿、混合腔結構；
●阻尼方式: 微米級層流阻尼；
●氣源:標配靜音空氣壓縮機；噪音:52db。
●標準整體高度：800mm（可定制）。
